水泵联轴器找正
五、水泵联轴器找正
在水泵检修完毕以后，为使其正常运行，就必须保证运转时水泵和原动机的轴处于同一直线上，以免水泵和原动机因轴中心的互相偏差造成轴承在运行中的额外受力，进而引起轴瓦发热磨损和原动机的过负荷，甚至产生剧烈振动而使泵组停止运行。水泵检修后的找正是在联轴器上进行的。开始时先在联轴器的四周用平尺比较一下原动机和水泵的两个联轴器的相对位置，找出偏差的方向以后，先粗略地调整使联轴器的中心接近对准，两个端面接近平行。通常，原动机为电动机时，应以调整电机地脚的垫片为主来调整联轴器中心；若原动机为汽轮机，则以调整水泵为主来找中心。在找正过程中，先调整联轴器端面、后调整中心比较容易实现对中目的。下面就分步来进行介绍。
1、测量前的准备
根据联轴器的不同形式，利用塞尺或百分表直接测量圆周间隙α和端面间隙b。在测量过程中还应注意：
(1) 找正前应将两联轴器用找中心专用螺栓连接好。若是固定式联轴器，应将二者插好。
(2) 测量过程中，转子的轴向位置应始终不变，以免因盘动转子时前后窜动引起误差。
(3) 测量前应将地脚螺栓都正常拧紧。
(4) 找正时一定要在冷态下进行，热态时不能找中心。
2、测量过程
将两联轴器做上记号并对准，有记号处置于零位(垂直或水平位置)。装上专用工具架或百分表，沿转子回转方向自零位起依次旋转90°、180°、270°，同时测量每个位置时的圆周间隙α和端面间隙b，并把所测出的数据记录在如图一所示的图内。根据测量结果，将两端面内的各点数值取平均数，按照图二所示记好。
一、联轴器a、b 间隙的测量（用百分表）
1-对轮；2-可调螺栓；3-桥尺；4-百分表
二、a、b 间隙记录图
综合上述数据进行分析，即可看出联轴器的倾斜情况和需要调整的方向。
3、分析与计算
一般来讲，转子所处的状态不外乎以下几种：

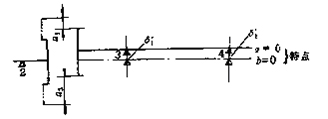

联轴器端面彼此不平行，两转子的中心线虽不在一条直线上，但两个联轴器的中心却恰好相合，如图所示。调整时可将3、4 号轴承分别移动δ1和δ2值，使两个转子中心线连成一条直线且联轴器端面平行。δ1、δ2值计算公式可根据相似三角形的比例关系推导得出，即
联轴器同心、不平行
式中，Δb=b1－b2；D 是联轴器直径；L1是被调整联轴器至3 号轴承的距离；L2是3、4 号轴
承之间的距离。
两个联轴器的端面互相平行，但中心不重合，如图所示。
联轴器不平行、不同心
调整时可分别将3、4 号轴承同移'1 d ， 则两个转子同心共线。'
(3) 两个联轴器的端面不平行，中心又不吻合，这是最常见的情况。
4、调整时的允许误差
调整垫片时，应将测量表架取下或松开，增减垫片的地脚及垫片上的污物应清理干净，最后拧紧地脚螺栓时应把外加的楔形铁或千斤等支撑物拿掉，并监视百分表数值的变化。至于联轴器找中心的允许误差随联轴器形式的变化而不同，具体可参考表所示。
表联轴器找中心的允许误差(mm)
联轴器类别 周距(al，a2、a3、a4任意两数之差) 面距(Ⅰ、Ⅱ、Ⅲ、Ⅳ任意两敷之差)
刚性与刚性 0.04 0.03
刚性与半挠性 0.05 0.04
挠性与挠性 0.06 0.05
齿轮式 0.10 0.05
弹簧式 0.08 0.06
此外，随着运行条件的改变，如水泵输送高温水(60℃以上)或水泵采用汽轮机驱动时，应分别将水泵和汽轮机转子因受热膨胀而使中心升高的情况与联轴器中心的公式计算数值综合起来加以考虑。例如，安装在同一个底座上的电机和水泵，若输送水温在60℃时，电机约需抬高0.40—0.60mm，才能保证运行中水泵和电机的轴中心恰好对准。
